Ventily pre priemysel na úpravu vody a ochranu životného prostredia

Odporúčaný zoznam ventilov Heyue v priemysle úpravy vody a ochrany životného prostredia

Kategória

Typ ventilu

Aplikačný scenár

Konkrétne miesta

Výhody

Kľúčové body výberu / typy

Primárne ventily

Motýľový ventil

Primárna voľba pre izoláciu a reguláciu veľkých prietokov pri stredných až nízkych tlakoch.

Hlavné vodovodné/odtokové potrubia (vstupné/výstupné potrubia čerpadla, procesné pripojenia vodární); Systémy chladiacej vody; Prevzdušňovacie systémy; Protipožiarne systémy.

Kompaktná konštrukcia, ľahká, nízka cena, nízky prietokový odpor, rýchle otváranie/zatváranie. Najbežnejšie sú koncentrické škrtiace klapky-typu plátku.

Materiál tela: Liatina, tvárna liatina alebo nehrdzavejúca oceľ; Materiál vložky/sedadla je rozhodujúci: EPDM pre čistú vodu, NBR pre odpadové alebo olejové médiá, PTFE/F46 pre korozívne médiá.

Hradlový ventil

Pre scenáre vyžadujúce úplné otvorenie/zatvorenie, tesné vypnutie-a zriedkavú prevádzku.

Prívod/odtok konštrukcií vodných/odpadových vôd (ako izolačné ventily na údržbu); Sacie a výtlačné otvory čerpadla (najmä veľké priemery); Časti potrubia vyžadujúce priamy-prietok s minimálnou stratou tlaku.

Pri úplnom otvorení je prietoková cesta úplne bez prekážok, ponúka minimálny odpor prietoku a spoľahlivé utesnenie.

Nestúpajúci dizajn stonky je bežnejší (šetrí miesto). Pri čistení odpadových vôd dbajte na ochranu proti korózii stonky (nerez alebo epoxidový náter).

Guľový ventil

Pre potrubia s malým priemerom vyžadujúce rýchle a spoľahlivé vypnutie-alebo častú prevádzku.

Chemické dávkovacie systémy (koagulant, dezinfekčné linky ako chlór, chlórnan sodný); Prístrojové vzduchové rúrky, vzorkovacie rúrky; Prívodné potrubie plynu/vody pre jednotky zariadení.

Vynikajúci tesniaci výkon, nízky prevádzkový krútiaci moment, rýchle otváranie/zatváranie (otáčanie o 90 stupňov).

Uprednostňujte guľové ventily s-plným portom, aby ste predišli usadzovaniu. Pri médiách obsahujúcich pevné častice používajte opatrne.

Spätný ventil

Zabraňuje spätnému toku média a chráni tak zariadenia, ako sú čerpadlá.

Výtlačná strana všetkých čerpadiel.

Zabraňuje spätnému toku médií, chráni zariadenie.

Hlavné typy: 1. Otočný spätný ventil: Univerzálny, široký rozsah veľkostí. 2. Dvojplatňový spätný ventil: Veľmi krátka-k{3}}dĺžka od čelnej strany, ľahký, lacný, široko používaný. 3. Tichý/bez{5}}duchý spätný ventil: Zabraňuje nárazom vody vo výškových-gumených alebo dlhých spätných ventiloch{7}}{8} Bežne používaná klapka v prívode vody{7}}{5} kanalizačné potrubia, dobrý priechod,-odolné voči upchávaniu.

Špeciálne a funkčné ventily

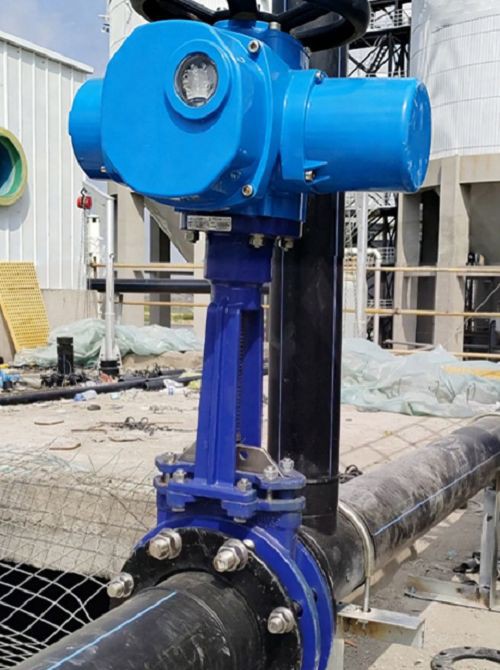

Nožový uzatvárací ventil

Manipuluje s médiami obsahujúcimi pevné látky, vlákna, kaly a kal.

Čistiarne odpadových vôd (potrubia na odvod kalu z primárnej/sekundárnej sedimentačnej nádrže, prívodné potrubia na odvodňovanie kalu); Čistenie priemyselných odpadových vôd (papierová buničina, kalové potrubia).

Brána prerezáva vlákna a častice ako nôž, ponúka nízky odpor prúdenia a nie je náchylná na upchávanie.

Vhodné pre pevné-médiá; treba zvážiť odolnosť proti oderu.

Membránový ventil

Pre scenáre vyžadujúce absolútnu izoláciu vnútorných častí ventilov od média alebo pre vysoko korozívne/vysoko{0}}čisté médiá.

Chemické dávkovacie/dávkovacie systémy (ako presné regulačné ventily); Systémy na ultračistú vodu (napr. elektronický priemysel); Korozívne chemické dávkovacie linky.

Hladká dráha toku, žiadne mŕtve nohy, médium sa dotýka iba tela ventilu a membrány, dobré tesnenie, ľahko sa čistí.

Vhodné pre vysoko-čisté alebo vysoko korozívne médiá; materiál membrány sa musí zvoliť na základe média.

Haťová brána a klapková brána

Používa sa na reguláciu prietoku alebo izoláciu v otvorených kanáloch, nádržiach a prehrádzkach.

Haťová brána: Distribúcia prietoku a kontrola odpadových vôd v rôznych procesných jednotkách ČOV (napr. štrkové komory, sedimentačné nádrže). Klapka: Koniec výstupov potrubia, zabraňuje spätnému toku vodného útvaru.

Vhodné pre-nepripojené scenáre, ako sú otvorené kanály.

Vyberte špecifikácie na základe rozmerov kanála a prietoku.

Vzduchový ventil a pretlakový ventil

Vzduchový ventil: Odstraňuje nahromadený vzduch, zabraňuje vzduchovým uzáverom a vodnému rázu. Pretlakový/bezpečnostný ventil: Chráni potrubia a zariadenia pred poškodením pretlakom.

Vzduchový ventil: Inštalovaný na najvyšších miestach vodovodných potrubí. Pretlakový/bezpečnostný ventil: Inštaluje sa na časti zariadenia alebo potrubia vyžadujúce ochranu proti pretlaku.

Vzduchový ventil: Udržuje účinnosť systému. Pretlakový ventil: Zaisťuje bezpečnosť systému.

Vyberte na základe tlaku v potrubí, priemeru a charakteristík média.

Výber spôsobu ovládania

Elektrický pohon

Hlavná voľba v priemysle úpravy vody.

Väčšina motýľových, bránových a guľových ventilov vyžaduje automatické ovládanie.

Vyžaduje iba elektrickú energiu, ponúka presné ovládanie, ľahko integrovateľné pre diaľkové/automatizované riadenie (s PLC, SCADA systémami), vhodné pre rozptýlené, vzdialené miesta (napr. potrubné čerpacie stanice).

Vyberte na základe požadovaného krútiaceho momentu ventilu, presnosti riadenia a podmienok napájania.

Pneumatický pohon

Vhodné pre výbušné prostredie alebo scenáre vyžadujúce rýchlu akciu.

Aplikácie vyžadujúce rýchle spínanie (napr. spätné preplachovacie ventily) alebo špecifické procesné jednotky s výbušnou atmosférou (napr. vyhnívanie kalov, bioplynové systémy).

Rýchla rýchlosť akcie, jednoduchá štruktúra, skutočne bezpečná a-odolná voči výbuchu.

Vyžaduje prívod vzduchu; vyberte na základe požadovanej rýchlosti, krútiaceho momentu a odolnosti proti výbuchu-.
