Ahoj! Ako dodávateľ pneumatických motýľových ventilov som nadšený, že môžem rozobrať, ako tieto šikovné zariadenia fungujú. Poďme sa ponoriť!
Základy pneumatického škrtiaceho ventilu
Po prvé, možno sa pýtate, čo vlastne je klapka s pneumatickým výstupkom. No, je to typ ventilu, ktorý využíva tlak vzduchu na riadenie prietoku tekutiny potrubím. Časť "očko" znamená, že má výstupky na vonkajšej strane tela ventilu, ktoré umožňujú jeho priskrutkovanie medzi dve príruby v potrubí. A "motýľ" v názve pochádza z disku vo vnútri ventilu, ktorý vyzerá ako krídlo motýľa.
Kľúčové komponenty
Poďme sa pozrieť na hlavné komponenty škrtiacej klapky s pneumatickým výstupkom.
- Teleso ventilu: Toto je vonkajší plášť ventilu. Zvyčajne je vyrobený z odolných materiálov, ako je liatina, nehrdzavejúca oceľ alebo hliník, v závislosti od aplikácie. V telese sú umiestnené všetky ostatné komponenty a poskytuje miesto pripojenia k potrubiu.
- disk: Disk je srdcom škrtiacej klapky. Je to kruhová doska, ktorá sa otáča v tele ventilu a riadi tok tekutiny. Keď je kotúč rovnobežný s prietokom, ventil je úplne otvorený a keď je kolmý, ventil je úplne zatvorený.
- Stonka: Driek je tyč, ktorá spája disk s pohonom. Prenáša rotačný pohyb z pohonu na disk, čo umožňuje jeho otváranie a zatváranie.
- Akčný člen: Ovládač je to, čo posúva ventil. V škrtiacej klapke s pneumatickým výstupkom je pohon poháňaný stlačeným vzduchom. Keď je do pohonu privádzaný vzduch, vytvára silu, ktorá otáča driek, ktorý zase otáča disk.
- Pečate: Tesnenia sa používajú na zabránenie úniku medzi kotúčom a telesom ventilu. Zvyčajne sú vyrobené z elastomérov, ako je guma alebo silikón, ktoré poskytujú tesné utesnenie aj pri vysokom tlaku.
Ako to funguje
Teraz, keď poznáme komponenty, pozrime sa, ako vlastne funguje klapka s pneumatickým výstupkom.
Otvorenie ventilu
Keď chcete ventil otvoriť, do pohonu sa privádza stlačený vzduch. Tlak vzduchu vytvára silu, ktorá tlačí piest alebo membránu dovnútra ovládača. Táto sila spôsobí, že pohon otáča vreteno proti smeru hodinových ručičiek (pri pohľade zhora). Pri otáčaní vretena otáča kotúč, ktorý sa pohybuje z kolmej polohy do rovnobežnej polohy vzhľadom na prúdenie tekutiny v potrubí. Keď je kotúč rovnobežný s prietokom, ventil je úplne otvorený a kvapalina môže voľne prúdiť potrubím.
Uzavretie ventilu
Na zatvorenie ventilu sa obráti prívod stlačeného vzduchu do pohonu. Tlak vzduchu teraz tlačí piest alebo membránu v opačnom smere, čo spôsobí, že pohon otáča hriadeľ v smere hodinových ručičiek. Keď sa driek otáča, kotúč sa pohybuje z rovnobežnej polohy do kolmej polohy vzhľadom na tok tekutiny. Keď je kotúč kolmý na prietok, ventil je úplne uzavretý a kvapalina nemôže prúdiť potrubím.
Flow Control
Okrem úplného otvorenia a zatvorenia ventilu možno na reguláciu prietoku použiť aj škrtiacu klapku s pneumatickým výstupkom. Nastavením množstva tlaku vzduchu dodávaného do pohonu môžete disk umiestniť v akomkoľvek uhle medzi úplne otvoreným a úplne zatvoreným. To vám umožňuje regulovať prietok tekutiny potrubím.
Aplikácie
Pneumatické klapkové klapky sa používajú v širokej škále aplikácií v rôznych priemyselných odvetviach. Tu je niekoľko bežných príkladov:
- Úprava vody: V úpravniach vody sa tieto ventily používajú na reguláciu prietoku vody a chemikálií v procese úpravy. Môžu byť použité na reguláciu prietoku vody do a z nádrží, ako aj na kontrolu dávkovania chemikálií.
- HVAC systémy: V systémoch vykurovania, vetrania a klimatizácie (HVAC) sa na reguláciu prietoku vzduchu a vody používajú pneumatické klapky. Môžu byť použité na reguláciu teploty a vlhkosti v budove riadením prietoku teplej alebo studenej vody cez radiátory alebo klimatizačné jednotky.
- Potravinársky a nápojový priemysel: V potravinárskom a nápojovom priemysle sa tieto ventily používajú na reguláciu prietoku kvapalín a plynov počas výrobného procesu. Môžu byť použité na riadenie toku prísad do miešacej nádrže, ako aj na reguláciu toku hotových produktov z plniacej alebo konzervačnej linky.
- Chemický priemysel: V chemickom priemysle sa na reguláciu prietoku chemikálií v potrubiach používajú klapky s pneumatickým výstupkom. Môžu sa použiť na reguláciu toku korozívnych alebo nebezpečných chemikálií, ako aj na kontrolu tlaku a teploty chemikálií.
Prečo si vybrať naše pneumatické škrtiace ventily
Ako dodávateľ pneumatických klapkových klapiek sme hrdí na to, že ponúkame vysokokvalitné produkty, ktoré sú spoľahlivé a ľahko sa používajú. Tu je niekoľko dôvodov, prečo by ste si mali vybrať naše ventily:
- Kvalitné materiály: Pri výrobe našich ventilov používame len tie najlepšie materiály. Naše telesá ventilov sú vyrobené z prvotriednej liatiny alebo nehrdzavejúcej ocele, ktorá poskytuje vynikajúcu životnosť a odolnosť proti korózii. Naše kotúče sú vyrobené z presne opracovaných materiálov, čo zaisťuje tesné tesnenie a plynulý chod.
- Pokročilý dizajn: Naše ventily sú navrhnuté s najnovšou technológiou, aby sa zabezpečil optimálny výkon. Na navrhovanie našich ventilov používame pokročilý počítačovo podporovaný dizajn (CAD) softvér, ktorý nám umožňuje optimalizovať tvar a veľkosť komponentov pre maximálnu efektivitu.
- Možnosti prispôsobenia: Chápeme, že každá aplikácia je jedinečná, a preto ponúkame širokú škálu možností prispôsobenia našich ventilov. Veľkosť, materiál a konfiguráciu našich ventilov môžeme prispôsobiť vašim špecifickým požiadavkám.
- Vynikajúci zákaznícky servis: Zaviazali sme sa poskytovať našim zákazníkom tie najlepšie možné služby. Náš tím skúsených inžinierov a technikov je pripravený odpovedať na vaše otázky a poskytnúť vám technickú podporu. Ponúkame tiež rýchle dodanie a konkurencieschopné ceny.

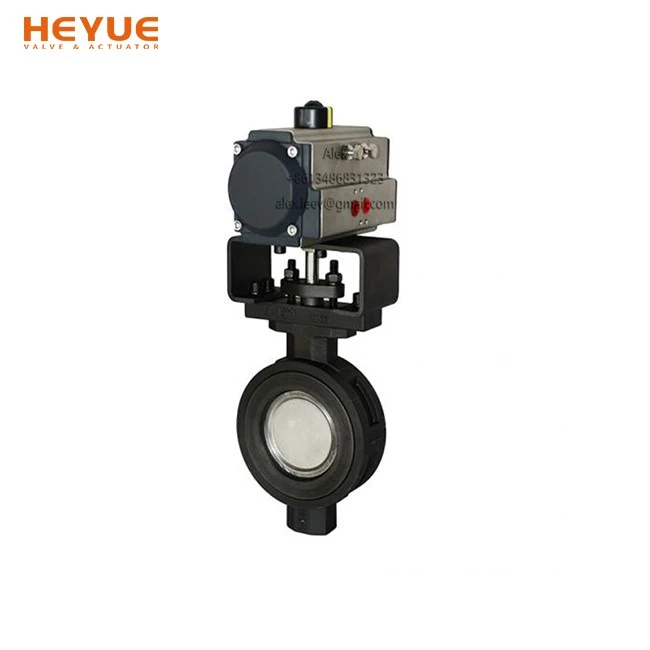

Ak máte záujem o našePneumatický motýľový ventil,Pneumatický vysokovýkonný dvojitý excentrický motýľový ventil, aleboPneumatický prírubový škrtiaci ventil, neváhajte nás kontaktovať so žiadosťou o cenovú ponuku alebo prediskutovať vaše špecifické potreby. Sme tu, aby sme vám pomohli nájsť perfektné riešenie ventilov pre vašu aplikáciu.
Referencie
- "Príručka ventilov", od Crane Co.
- "Priemyselné ventily: výber a dimenzovanie", od Cameron Iron Works, Inc.
