Ako otestovať výkon pneumatického membránového ventilu?

Ako otestovať výkon pneumatického membránového ventilu?

Ako popredný dodávateľ pneumatických membránových ventilov chápeme zásadný význam zabezpečenia optimálneho výkonu týchto základných komponentov v rôznych priemyselných aplikáciách. Pneumatické membránové ventily sú široko používané v priemyselných odvetviach, ako je chemické spracovanie, potraviny a nápoje, farmaceutický priemysel a úprava vody vďaka svojim vynikajúcim tesniacim vlastnostiam, odolnosti voči korózii a ľahkej údržbe. V tomto blogu budeme diskutovať o kľúčových aspektoch testovania výkonu pneumatického membránového ventilu, aby sme zaručili jeho spoľahlivosť a účinnosť.

Pochopenie základov pneumatických membránových ventilov

Predtým, ako sa ponoríte do testovacích postupov, je nevyhnutné mať základné znalosti o tom, ako fungujú pneumatické membránové ventily. Pneumatický membránový ventil pozostáva z telesa ventilu, membrány, pneumatického pohonu a riadiaceho systému. Membrána funguje ako flexibilná bariéra, ktorá oddeľuje procesnú tekutinu od pohonu, čím zabraňuje úniku a kontaminácii. Keď pneumatický pohon prijme signál, posunie membránu, aby otvoril alebo zatvoril ventil, čím riadi prietok procesnej tekutiny.

Kľúčové parametre výkonu

Na zabezpečenie správneho fungovania pneumatického membránového ventilu je potrebné otestovať niekoľko kľúčových parametrov výkonu. Tieto parametre zahŕňajú:

1. Prietoková kapacita: Prietoková kapacita ventilu sa vzťahuje na maximálne množstvo tekutiny, ktoré môže prejsť cez ventil za špecifických podmienok. Typicky sa vyjadruje ako prietok (napr. galóny za minútu alebo kubické metre za hodinu). Testovanie prietokovej kapacity je kľúčové, aby sa zabezpečilo, že ventil zvládne požadovaný prietok v aplikácii.
2. Hodnotenie tlaku: Menovitý tlak ventilu udáva maximálny tlak, ktorý ventil vydrží bez úniku alebo zlyhania. Je dôležité otestovať menovitý tlak ventilu, aby ste sa uistili, že môže bezpečne fungovať pri očakávaných tlakových podmienkach v systéme.
3. Miera úniku: Miera úniku ventilu meria množstvo tekutiny, ktorá uniká cez ventil, keď je v zatvorenej polohe. Nízka miera úniku je nevyhnutná, aby sa zabránilo strate produktu, kontaminácii a environmentálnym rizikám. Testovanie miery úniku je kritickým krokom pri zabezpečovaní spoľahlivosti a účinnosti ventilu.
4. Čas aktivácie: Čas aktivácie ventilu sa vzťahuje na čas potrebný na otvorenie alebo zatvorenie ventilu v reakcii na riadiaci signál. Rýchly čas aktivácie je dôležitý v aplikáciách, kde sa vyžaduje rýchla reakcia, ako napríklad v systémoch núdzového vypnutia. Testovanie času aktivácie pomáha zaistiť, že ventil môže fungovať v požadovanom časovom rámci.
5. Integrita membrány: Integrita membrány je rozhodujúca pre správne fungovanie ventilu. Poškodená alebo opotrebovaná membrána môže spôsobiť netesnosť, zníženú prietokovú kapacitu a ďalšie problémy s výkonom. Testovanie integrity membrány zahŕňa kontrolu známok opotrebovania, roztrhnutia alebo poškodenia, ako aj uistenie sa, že membrána poskytuje správne utesnenie.

Testovacie postupy

Teraz, keď sme identifikovali kľúčové parametre výkonu, poďme diskutovať o testovacích postupoch pre každý parameter.

Testovanie prietokovej kapacity

Ak chcete otestovať prietokovú kapacitu pneumatického membránového ventilu, postupujte podľa nasledujúcich krokov:

1. Nastavte testovací systém: Pripojte ventil k testovaciemu zariadeniu, ktoré obsahuje prietokomer, manometer a zdroj tekutiny. Uistite sa, že testovací systém je správne kalibrovaný a že všetky spoje sú bez netesností.
2. Stanovte podmienky testu: Určite požadovaný prietok a tlak pre test. Tieto informácie možno zvyčajne nájsť v špecifikáciách ventilu alebo v aplikačných požiadavkách.
3. Otvorte ventil: Použite príslušný pneumatický signál na úplné otvorenie ventilu. Nechajte kvapalinu pretekať ventilom dostatočne dlhý čas, aby sa stabilizoval prietok.
4. Zmerajte prietok: Použite prietokomer na meranie skutočného prietoku tekutiny prechádzajúcej cez ventil. Porovnajte nameraný prietok s očakávaným prietokom, aby ste určili výkon ventilu.
5. Zaznamenajte výsledky: Zaznamenajte nameraný prietok, tlak a akékoľvek ďalšie relevantné údaje pre budúce použitie.

Testovanie hodnotenia tlaku

Ak chcete otestovať menovitý tlak pneumatického membránového ventilu, postupujte podľa nasledujúcich krokov:

1. Nastavte testovací systém: Pripojte ventil k testovaciemu zariadeniu, ktoré obsahuje zdroj tlaku, manometer a poistný ventil. Uistite sa, že testovací systém je schopný generovať požadovaný tlak a že všetky spoje sú tesné.
2. Stanovte skúšobný tlak: Určte maximálny tlak, ktorému je ventil navrhnutý. Tieto informácie možno zvyčajne nájsť v špecifikáciách ventilu alebo v aplikačných požiadavkách.
3. Použite skúšobný tlak: Postupne zvyšujte tlak v testovacom systéme, kým sa nedosiahne požadovaný testovací tlak. Udržujte tlak po určitú dobu, zvyčajne 10 až 30 minút, aby ste skontrolovali akékoľvek známky úniku alebo zlyhania.
4. Skontrolujte ventil: Počas tlakovej skúšky dôkladne skontrolujte ventil, či nevykazuje známky netesnosti, deformácie alebo iného poškodenia. Venujte zvláštnu pozornosť telu ventilu, membráne a pripojeniam.
5. Zaznamenajte výsledky: Zaznamenajte si skúšobný tlak, trvanie a akékoľvek pozorovania alebo zistenia pre budúce použitie.

Testovanie miery úniku

Ak chcete otestovať mieru úniku pneumatického membránového ventilu, postupujte podľa nasledujúcich krokov:

1. Nastavte testovací systém: Pripojte ventil k testovaciemu zariadeniu, ktoré obsahuje zdroj tlaku, manometer a zariadenie na detekciu úniku. Uistite sa, že testovací systém je schopný generovať požadovaný tlak a že všetky spoje sú tesné.
2. Zatvorte ventil: Použite príslušný pneumatický signál na úplné zatvorenie ventilu. Nechajte tlak v testovacom systéme stabilizovať.
3. Zmerajte mieru úniku: Pomocou zariadenia na detekciu úniku zmerajte množstvo tekutiny, ktoré unikne cez ventil za určitú dobu, zvyčajne 1 až 5 minút. Porovnajte nameranú mieru úniku s prijateľnou mierou úniku špecifikovanou v špecifikáciách ventilu alebo v aplikačných požiadavkách.
4. Zaznamenajte výsledky: Zaznamenajte nameranú mieru úniku, skúšobný tlak a akékoľvek ďalšie relevantné údaje pre budúce použitie.

Testovanie doby aktivácie

Ak chcete otestovať čas aktivácie pneumatického membránového ventilu, postupujte podľa nasledujúcich krokov:

1. Nastavte testovací systém: Pripojte ventil k testovaciemu zariadeniu, ktoré obsahuje pneumatický pohon, riadiaci systém a časovač. Uistite sa, že testovací systém je správne kalibrovaný a že všetky spoje sú bez netesností.
2. Stanovte podmienky testu: Určite požadovaný riadiaci signál a očakávaný čas aktivácie ventilu. Tieto informácie možno zvyčajne nájsť v špecifikáciách ventilu alebo v aplikačných požiadavkách.
3. Použite riadiaci signál: Pošlite riadiaci signál do pneumatického pohonu na otvorenie alebo zatvorenie ventilu. Spustite časovač hneď po odoslaní riadiaceho signálu.
4. Zmerajte čas aktivácie: Zastavte časovač, keď ventil dosiahne úplne otvorenú alebo úplne zatvorenú polohu. Zaznamenajte nameraný čas aktivácie.
5. Zopakujte test: Opakujte test niekoľkokrát, aby ste zaistili presnosť a konzistentnosť výsledkov.

Testovanie integrity membrány

Na testovanie integrity membrány v pneumatickom membránovom ventile je možné vykonať nasledujúce kroky:

1. Vizuálne skontrolujte membránu: Odstráňte kryt ventilu a vizuálne skontrolujte membránu, či nejaví známky opotrebovania, roztrhnutia alebo poškodenia. Hľadajte praskliny, diery alebo iné chyby, ktoré by mohli ovplyvniť výkon membrány.
2. Skontrolujte správne utesnenie membrány: Použite malé množstvo tlaku na ventil a skontrolujte, či okolo membrány nie sú nejaké známky netesnosti. Ak dôjde k nejakému úniku, môže byť potrebné vymeniť membránu.
3. Vykonajte tlakovú skúšku na membráne: V prípade potreby vykonajte tlakovú skúšku membrány, aby ste skontrolovali jej integritu. To sa dá dosiahnuť pôsobením tlaku na ventil a monitorovaním poklesu tlaku počas určeného obdobia. Ak je pokles tlaku významný, môže dôjsť k poškodeniu membrány.

Záver

Testovanie výkonu pneumatického membránového ventilu je nevyhnutné na zabezpečenie jeho spoľahlivosti, účinnosti a bezpečnosti v rôznych priemyselných aplikáciách. Dodržiavaním testovacích postupov uvedených v tomto blogu môžete presne posúdiť kľúčové výkonnostné parametre ventilu a identifikovať akékoľvek potenciálne problémy skôr, ako spôsobia problémy v systéme. Ako dôveryhodný dodávateľ pneumatických membránových ventilov sme odhodlaní poskytovať vysokokvalitné produkty, ktoré spĺňajú najprísnejšie výkonnostné normy. Ak máte akékoľvek otázky alebo potrebujete ďalšiu pomoc pri testovaní vašich pneumatických membránových ventilov, neváhajte nás kontaktovať. Tešíme sa na spoluprácu s vami, aby sme zabezpečili úspech vašich projektov.

Referencie

• ASME B16.34 - Ventily - prírubové, závitové a naváracie
• API 609 – škrtiace ventily, dvojitá príruba, výstupok – typ, a plátok – typ
• ISO 5208 - Priemyselné ventily - Tlakové skúšky
• Dokumentácia výrobcu pre pneumatické membránové ventily

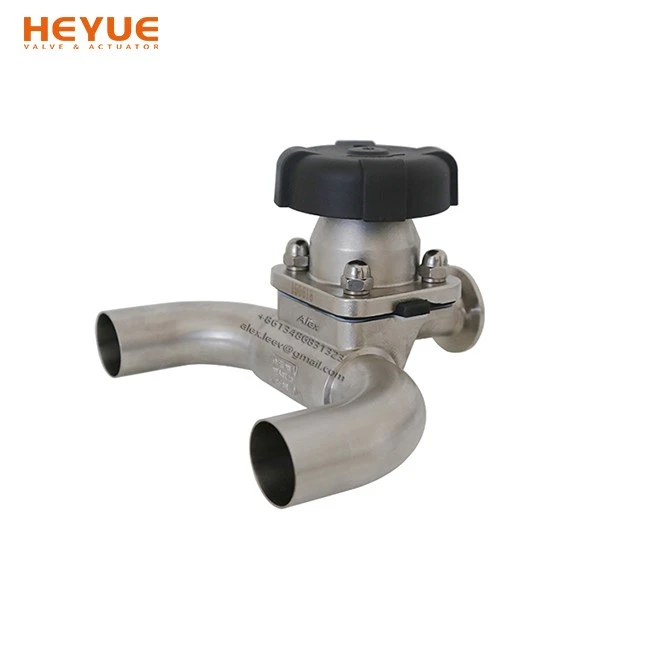

Ak máte záujem o kúpu kvalitných pneumatických membránových ventilov alebo potrebujete viac informácií o našich produktoch, ako naprPlastový membránový ventil,3-cestný sanitárny membránový ventilaSanitárne membránové ventily s manuálnym ovládaním, neváhajte nás kontaktovať pre obstarávanie a vyjednávanie. Sme pripravení poskytnúť vám tie najlepšie riešenia a služby.
