Pneumatický motýľový ventil z PVC



Chemická odolnosť:Materiál PVC použitý v konštrukcii ventilu poskytuje vynikajúcu odolnosť voči širokému spektru chemikálií, vďaka čomu je vhodný na manipuláciu s korozívnymi kvapalinami a prostrediami.



Jednoduchá inštalácia: The valve's lightweight and compact design make it easy to install in new systems or retrofit into existing ones. Its simplified installation process saves time and effort during setup.



Nízka údržba:Ventily z PVC vyžadujú minimálnu údržbu kvôli ich trvácnosti a odolnosti voči korózii-. To znižuje prestoje a náklady na údržbu v priemyselných prevádzkach.

1). Menovitý priemer: DN50-200

2). Rozsah tlaku: 0-1,0 MPa

3). Stredná teplota: -10º C+180º C

4). Teplota okolia: -10º C+60º C

5). Materiál tela: UPVC, CPVC, PVDF, PPH

6). Tesnenie: NBR, EPDM, FPM

7). Telo pohonu: hliníková zliatina

8). Kontrolný tlak: 3-8 bar

9). Ovládacia funkcia: Dvojčinný, Jednočinný

10). Použiteľné médium: Voda, plyn, olej, kyselina, zásada atď.



Použiteľné médiá:	Voda, ropa, plyn, kyselina dusičná, kyselina octová
Certifikácia:	CE/API/DNV/FDA/ISO9001-2008
Vzorové testovanie:	Jedna vzorka zadarmo (menej ako 10 USD), Zber nákladu
Balenie:	Plastová taška, kartón a preglejka / Podľa požiadaviek zákazníkov.
Platba:	T/T, L/C, D/P, Western Union, Paypal
Port:	NINGBO/SHANGHAI, požiadavka zákazníkov
Dodacia lehota:	Do 35 dní po prijatí zálohy T / T
Termín dodania:	FOB / CNF / CIF, požiadavka zákazníkov



Čistenie vody a odpadových vôd:Tieto ventily sú široko používané v čističkách vôd, kanalizačných systémoch a zariadeniach na čistenie odpadových vôd na reguláciu prietoku vody, chemikálií a odpadových vôd.



Chemické spracovanie:Vynikajúca chemická odolnosť PVC robí ventil vhodný pre aplikácie chemického spracovania, ako je manipulácia s kyselinami, zásadami a inými korozívnymi látkami.



Systémy HVAC:Pneumatické klapky z PVC hrajú kľúčovú úlohu v systémoch vykurovania, ventilácie a klimatizácie (HVAC), ktoré umožňujú presné riadenie prietoku vzduchu, vody alebo iných tekutín.



Priemyselná výroba:Od výroby potravín a nápojov až po farmaceutickú výrobu sa pneumatické škrtiace ventily používajú na riadenie toku rôznych tekutín a plynov v priemyselných procesoch.



Inštalácia a údržba klapky z PVC je jednoduchý proces, ktorý si vyžaduje niekoľko základných krokov:



Umiestnenie a zarovnanie:Správne umiestnite ventil do potrubia a zaistite správne zarovnanie so smerom prúdenia.



Montáž a pripojenie:Bezpečne namontujte ventil pomocou vhodných upevňovacích prvkov a pripojte ho k okolitému potrubnému systému.



Inštalácia ovládača:Nainštalujte pneumatický pohon, ktorý zabezpečuje automatizáciu a ovládanie ventilu a zabezpečuje správne zarovnanie a pripojenie.

Testovanie a kalibrácia: Po inštalácii vykonajte dôkladné testovanie, aby ste sa uistili, že ventil funguje hladko, a nakalibrujte pohon pre optimálny výkon.

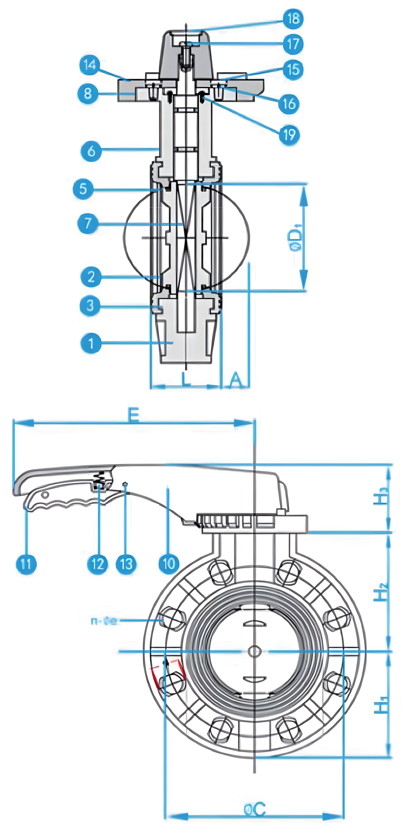

	NIE	Časť	Ks	Materiály
	1	Telo	1	PVC (štandard)
				PP (voliteľné)
				PVDF (voliteľné)
	2	disk	1	PVC (štandard)
				PP (voliteľné)
				PVDF (voliteľné)
	3	Sedadlo	1	EPDM
	5	Stabilizačný krúžok	2	304SS
	6	O-krúžok hriadeľa	1	EPDM
	7	Hriadeľ	1	Oceľ/304SS Voliteľné
	8	Držiak hriadeľa	1	Oceľ/304SS Voliteľné
	10	Ručná páka	1	ABS
	11	Spúšťač	1	ABS
	12	jar	1	304SS
	13	Pin	1	304SS
	14	Umiestnite blokovaciu dosku	1	PVC
	15	Uzáver na tanier	4	PVC
	16	Skrutka dosky	4	304SS
	17	Ručná páková skrutka	1	304SS
	18	Uzáver ručnej páky	1	ABS
	19	Skrutka držiaka hriadeľa	2	304SS

Veľkosť	H1	H	C	n	e	D	h	B	M	d1	T	d2	d
2"	79	87	123	4	20	54	27	11	70	8.5	50	7	25
2 1/2''	90	96	143	4	21	67	27	11	70	8.5	50	7	27
3"	96	114	157	4	21	83	28	11	70	8.5	50	7	24
4"	110	127	186	8	21	101	28	14	70	8.5	50	7	30
5"	127	157	213	8	24	127	31	17	102	11	70	8.5	28
6"	145	170	240	8	24	152	32	17	102	11	70	8.5	29
8"	172	213	296	8	24	200	34	17	102	11	70	8.5	30
