Pohon rotačného pneumatického ventilu s pružinou

Pohon rotačného pneumatického ventilu s vratnou pružinou je robustné a výkonné zariadenie špeciálne navrhnuté na zvládanie vysokého zaťaženia a náročných priemyselných aplikácií.

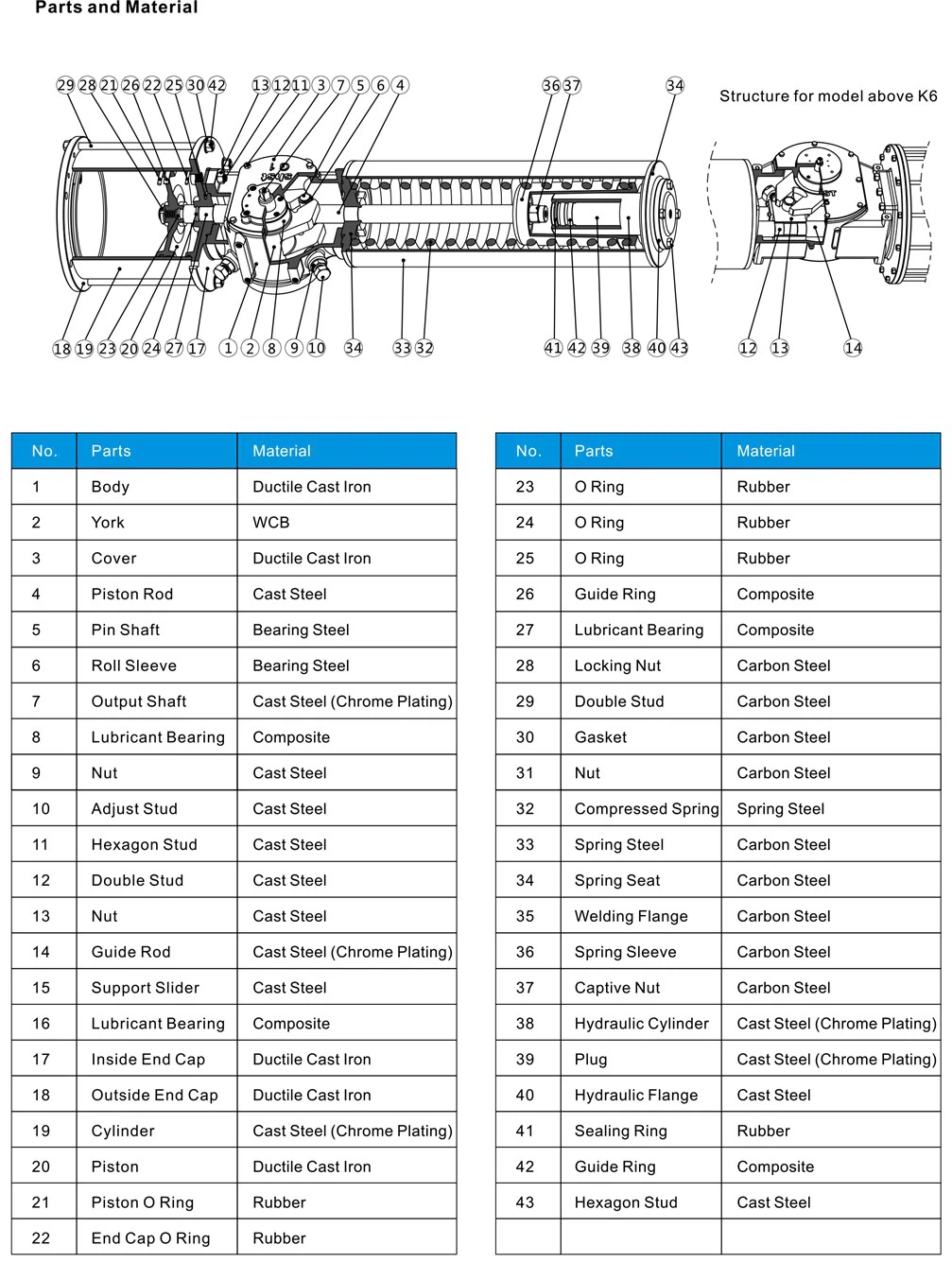

Funguje na základe mechanických princípov mechanizmu škótskeho strmeňa. Pohon pozostáva zo strmeňa spojeného s piestom pohonu, ktorý sa pohybuje lineárnym pohybom.

Keď sa piest pohybuje, strmeň premieňa lineárny pohyb na rotačný pohyb prostredníctvom posuvného pohybu. Tento rotačný pohyb sa potom využíva na ovládanie ventilov alebo iných zariadení v rôznych priemyselných procesoch. Robustná konštrukcia pohonu zaisťuje, že vydrží značné zaťaženie a poskytuje zvýšený krútiaci moment pre spoľahlivú prevádzku v náročných podmienkach.

Široké využitie nachádza v odvetviach, ako je ropa a plyn, výroba energie a petrochemický priemysel, kde je rozhodujúca odolnosť, vysoký výkon a presné ovládanie. Odolný pneumatický pohon Scotch yoke slúži ako spoľahlivé a efektívne riešenie pre náročné aplikácie, pričom poskytuje odolnosť a spoľahlivosť v najnáročnejších prostrediach.

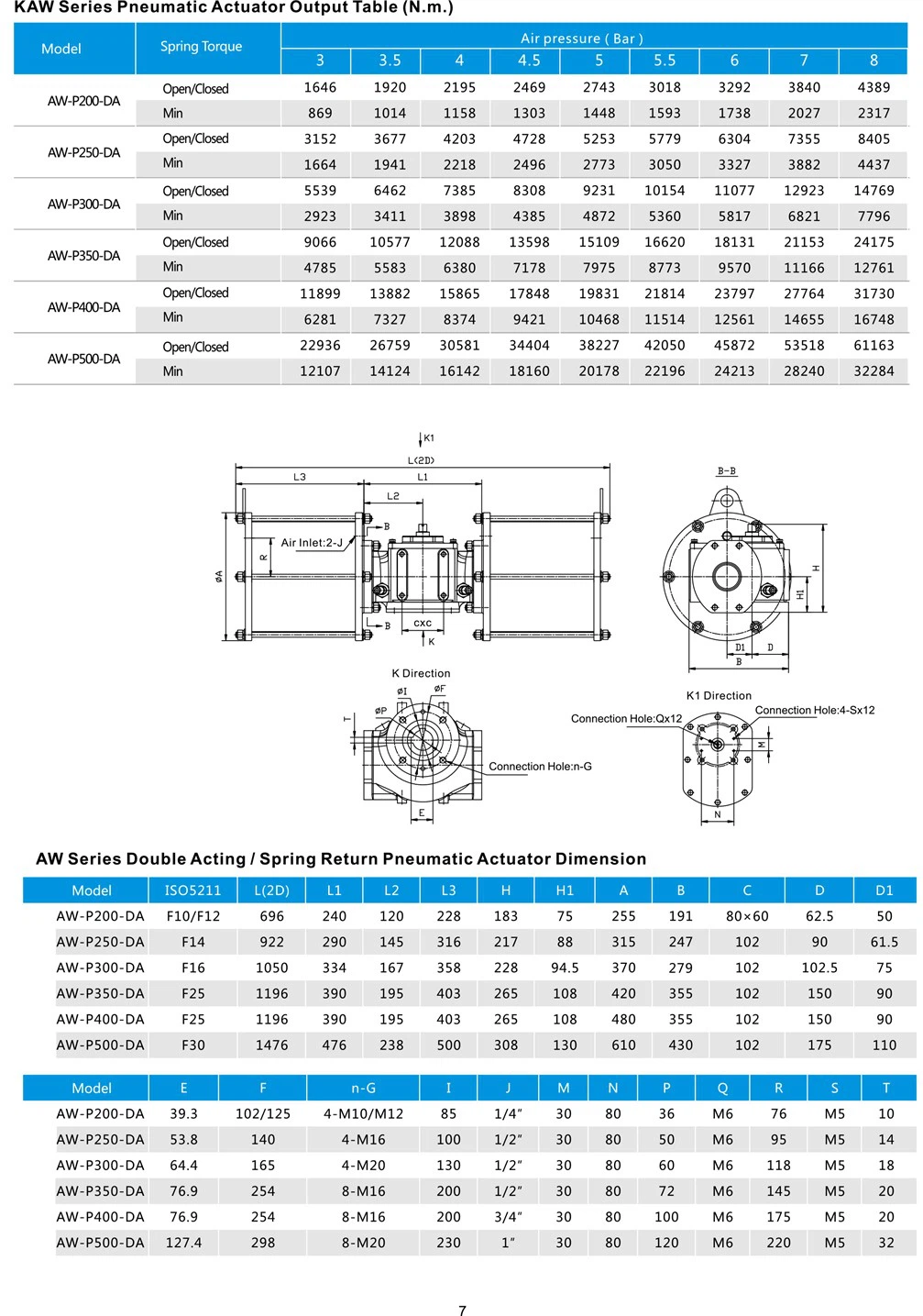

Produkt	Pohon rotačného pneumatického ventilu s pružinou
Štruktúra	Heavy Duty Scotch Yoke Pneumatický pohon
Rotačný uhol	Titul 0-90
Tlak prívodu vzduchu	2.5-8 Pruh
Materiál tela ovládača	Zliatina hliníka, nehrdzavejúca oceľ, uhlíková oceľ.
Povrchová úprava	Tvrdá anódová oxidácia
Prevádzková teplota	Štandardná teplota:-20 stupeň ~ 80 stupňov Nízka teplota:-15 stupeň ~ 150 stupňov Vysoká teplota:-35 stupeň ~ 80 stupňov
Štandardné pripojenie	Vzduchové rozhranie: NAMUR Montážny otvor: ISO5211 & DIN3337 (F03-F25)
Aplikácia	Guľový ventil, škrtiaci ventil a rotačné stroje













Q1: Pneumatický ventil sa nemôže pohybovať?

A1: Skontrolujte, či je solenoidový ventil normálny alebo nie;

Otestujte pohon samostatne s prívodom vzduchu;

Skontrolujte polohu rukoväte.



Q2: Pneumatický pohon so spomaleným pohybom?

A2: Skontrolujte, či je prívod vzduchu dostatočný alebo nie;

Otestujte, či je krútiaci moment ovládača pre ventil v poriadku alebo nie;

Cievka spätného ventilu alebo iné komponenty sú príliš tesné alebo nie;



Q3: Odpovedať zariadenia bez signálu?

A3: Skontrolujte a opravte napájací obvod;

Nastavte vačku do správnej polohy;

Vymeňte mikrospínače.
